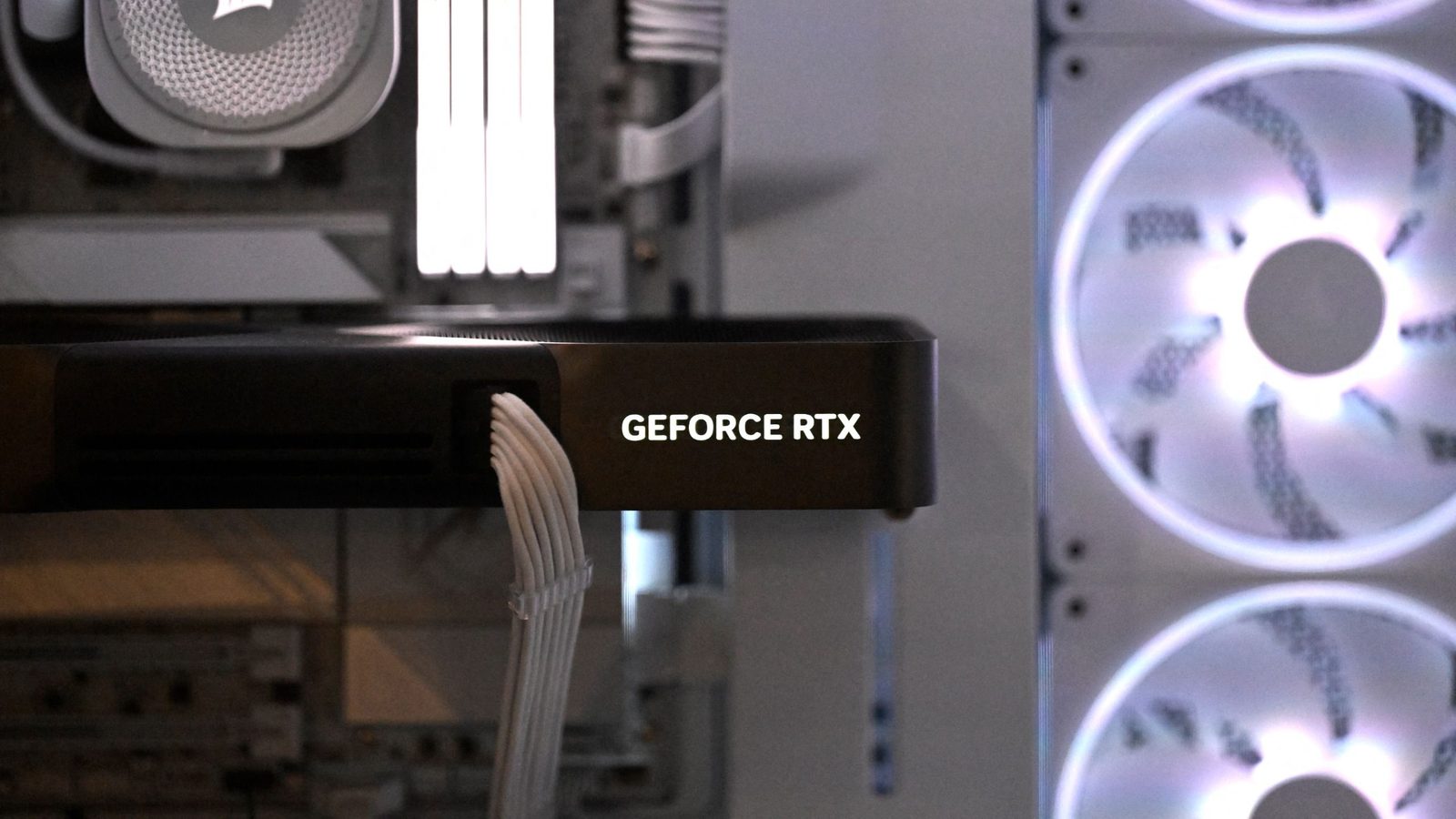

מודיפיקציה של RTX 5090 עם מפץ מתח מפחיתה את התחממות מחבר 12VHPWR

פתרון מותאם להתחממות המחבר

משתמש Reddit בשם u/DallasGrave שיתף מודיפיקציה של RTX 5090, שבה מודול מחובר לצד האחורי של כרטיס המסך. לטענת המשתמש, המכשיר ההואני הוא מפץ מתח שמפזר את טעינת החשמל על כבלים נוספים כדי להפחית את הטמפרטורה במחבר 12VHPWR.

המשתמש, ככל הנראה, קשור ל-GRAVEPC.com. החברה הזו בעיקר מציעה פתרונות קירור מותאמים למחשבים בפורם פקטור קטן. הוא אמר ש-GRAVEPC היא שותפה של PNY ושאפשר לרכוש כרטיס ספציפי עם מודיפיקציה דומה ישירות מהחברה עם אחריות מלאה. המודיפיקציה כרגע לא מפורסמת באתר שלה, וסוגיית האחריות עדיין לא ברורה, מכיוון ש-PNY באופן עקבי לא מכסה אחריות במקרה של בעיית 12VHPWR וכבלים של צד שלישי.

למה המחבר עלול להיסגר

מחבר 16-פינים, ש-Nvidia משתמש בו בכרטיסי מסך רבים, מוליך זרם גבוה דרך מחבר זרם של 12-פינים בפועל. ארבעה פינים קטנים הם חיישנים, ו-12 הנותרים מחולקים בין שישה חיבורי +12V ואדמה. בדרך כלל משתמשים בכבלי 16AWG, שיכולים תיאורטית להוליך עד 600W.

קשר גרוע בין הפינים עלול ליצור התנגדות גבוהה, שגורמת להצטברות חום. חלוקה לא אחידה של הזרם גם מסייעת לסגירה. לתצורות ישנות של מחברי 8-פינים היה מרווח בטיחות גדול יותר, אם כי כרטיסי מסך חדשים צורכים יותר זרם ו-Nvidia העבירה את האנרגיה הזו דרך פחות כבלים.

איך עובדת המודיפיקציה של RTX 5090

המודיפיקציה מוסיפה חיבורים המחוברים ישירות ל-PCB על פסי הזרם של RTX 5090. הכבלים האלה מובילים לכרטיס מפץ נפרד, שעליו שני מחברי 8-פינים רגילים. המארז, ככל הנראה, הודפס בהדפסת תלת מימד ונוצר עבור כרטיס מסך ספציפי.

לא ידוע אם u/DallasGrave יצר את המפץ בעצמו או שיש לו רכיבים נוספים לאספקת זרם או הגנה, כמו קבלים ודיודות. במהלך מבחן לחץ הפעיל את הכרטיס בטעינה מלאה ב-550W במשך 48 שעות. לפי המידע שלו, בזמן המבחן מקום החיבור לא עלה על 40°C.

למרות שהפתרון הזה נראה נקי יותר ממודיפיקציות אחרות של אספקת חשמל, הוא עדיין פולשני, מכיוון שההולכה שלו חייבת להיות מחוברת ישירות לפסי הזרם של הכרטיס.
