ظهور أشجار أجهزة Raspberry Pi Zero 3 W و Pi 4 Model A

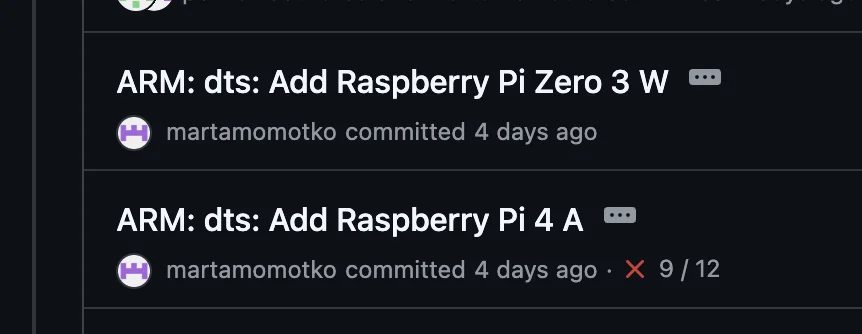

ظهرت ملفات أشجار الأجهزة الخاصة بـ Raspberry Pi Zero 3 W و Raspberry Pi 4 Model A في شجرة Linux kernel التابعة لـ Raspberry Pi، ورصد Phoronix التغيير أولًا، بحسب Bret. لم يُعلن عن أي من اللوحتين رسميًا، لكن يبدو أن كلتيهما تستخدم SoC من Broadcom طراز BCM2711 الموجود في Raspberry Pi 4. التفاصيل مستمدة من تفسير أشجار الأجهزة، لذا قد يختلف العتاد النهائي.

تستخدم Zero 3 W شريحة BCM2711 SoC

أُطلقت Zero 2 W قبل خمس سنوات تقريبًا بالضبط، لذا تأخر خليفتها. تسمي شجرة أجهزة Zero 3 W شريحة Broadcom BCM2711، الشريحة نفسها رباعية النوى Cortex-A72 الموجودة في Raspberry Pi 4، لتحل محل RP3A0 رباعية النوى بتردد 1GHz وبنية Cortex-A53 في Zero 2 W. لم تُحدد سرعات الساعة، وقد ترتفع حرارة BCM2711 في المساحة الأصغر. تم تهيئة متحكم التخزين بعرض ناقل 8-bit، مع تعليق عن 'بطاقة eMMC/SD'، وهو ما لا يكون منطقيًا حقًا إلا مع eMMC، رغم أن المؤلف يتوقع microSD في اللوحة النهائية لأن eMMC سيرفع السعر. تتضمن أسماء GPIO خطوط SPI flash، ما يشير إلى محمّل إقلاع قائم على EEPROM نفسه الموجود في Pi 4؛ ولم يكن لدى Zero 2 W واحد منه أبدًا. من المفترض أن يجلب ذلك خيارات الإقلاع وتحديثات محمّل الإقلاع الخاصة بـ Pi 4. يبدو أيضًا أن اللوحة تحتوي على مخرج HDMI واحد، وزر طاقة معرّف على GPIO 46 ومربوط بـ KEY_POWER، وWi-Fi وBluetooth مثل عائلة BCM2711، ومصباح ACT LED واحد، وتخطيط GPIO المعتاد ذي 40 سنًا، لذا يُفترض أن تعمل HATs الموجودة بشكل جيد.

تشمل التفاصيل الأكثر تخمينًا متحكم PCIe ممكّنًا، وخطوطًا باسم PCIE_PWR_EN و PCIE_DET_WAKE، وتهيئة كاميرا CSI بأربعة مسارات بدلًا من مسارين في Pi 4 Model B. تشترك شجرتا الأجهزة في سمات نسخ ولصق، بما في ذلك اسم خط 'PWR_GPIO' مكرر، لذا لا ينبغي المبالغة في قراءة تلك النقاط.

Pi 4 Model A يقلّص ميزات Model B

لم يظهر طراز Model A منذ Raspberry Pi 3 Model A+ في 2018. ويبدو أن Pi 4 Model A يتبع الصيغة المألوفة: إزالة ميزات مثل Ethernet وبعض منافذ USB، ثم خفض السعر. متحكم Ethernet الخاص به غير ممكّن، وخطوط GPIO المستخدمة من أجل Ethernet PHY في Model B أعيد توظيفها. يحتوي على مخرج HDMI واحد بدلًا من منفذي micro HDMI، ولا يوجد مقبس صوت 3.5mm أو مقبس composite، ويقتصر على microSD فقط مع دعم إشارات 1.8V نفسه الموجود في Model B. سيكون الصوت عبر HDMI أو USB أو I2S.

قد يكون دعم الهوائي الخارجي أكثر الإضافات إثارة للاهتمام. توجد خطان للتحكم بالهوائي، ANT_CTRL1 و ANT_CTRL2، ومعاملات overlay باسم ant1 و ant2 و noant، بما يطابق طريقة تبديل Compute Module 4 بين الهوائيات المدمجة والخارجية U.FL. تحتوي اللوحة أيضًا على مصباحي PWR و ACT LED، وإعداد محمّل إقلاع SPI flash نفسه الموجود في Model B، وتعريف زر الطاقة نفسه الموجود في Zero 3 W. لم يُوصف USB؛ من الممكن وجود USB 3 لأن متحكم PCIe ممكّن، لكن Model A+ السابق كان به منفذ USB-A واحد وقد يُتوقع ذلك مجددًا.

الذاكرة والأسعار وتاريخ الإصدار غير معروفة

لا تصف أشجار الأجهزة RAM، ولا توجد معلومات عن تهيئات الذاكرة أو الأسعار أو ترددات الساعة أو أنواع الموصلات أو تاريخ إصدار. يبدو منطقيًا وجود نسخة Pi 4 أقل تكلفة بينما تكاليف الذاكرة مرتفعة، كما أن BCM2711 الناضج مدعوم جيدًا في البرمجيات. يصعب الحكم على Zero 3 W لأن سلسلة Zero تعتمد على السعر، وقد يكلف بناء لوحة حول BCM2711 أكثر من RP3A0. عادةً ما يكون وصول دعم النواة قبل الإطلاق علامة جيدة على أن العتاد ليس بعيدًا، ويعتزم المؤلف إضافة اللوحتين إلى sbc.compare. كل ما سبق مستمد من ملفات أشجار الأجهزة، وليس من ورقة مواصفات رسمية.
