Enigma'nın çalışan 3D modeli tarayıcıda: şifreleme makinesi nasıl çalışıyordu

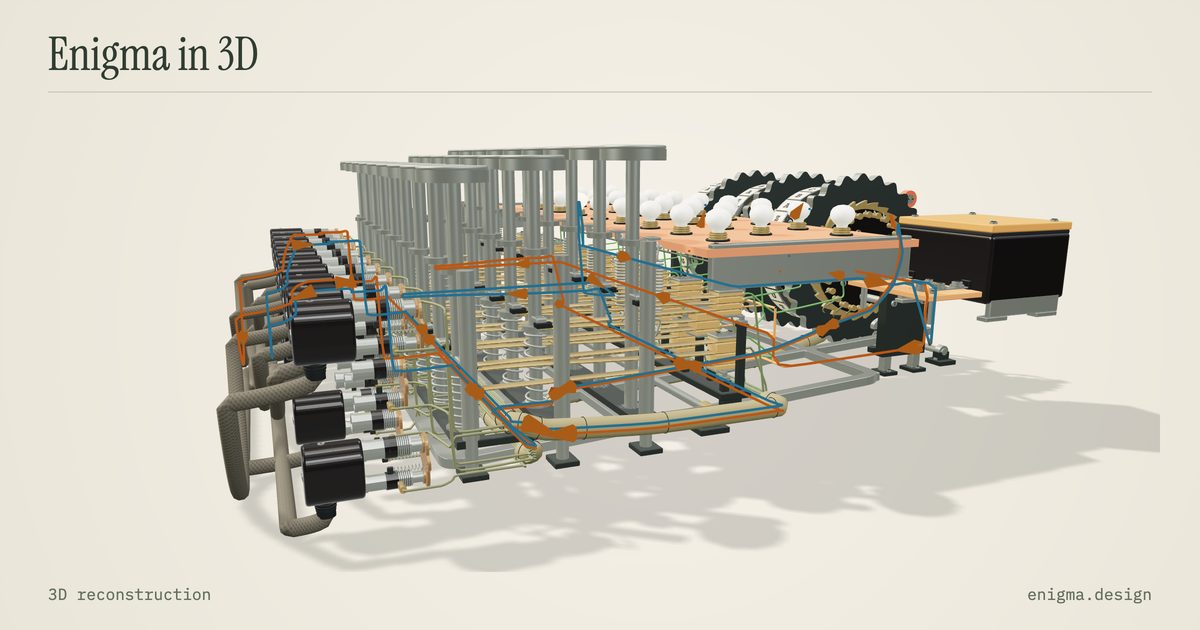

enigma.design'da yayımlanan etkileşimli 3D model, Alman şifreleme makinesi Enigma'yı doğrudan tarayıcıda açıklıyor. Sayfada yazılan harf bir tuş basımına dönüşür, akım rotorlardan ve komütatör panosundan geçer, sonunda ilgili lamba yanar. Materyale 16 kısa ders ve 1918-1974 kronolojisi eşlik ediyor.

Model ne gösteriyor

Koleksiyon, 1923 Handelsmaschine'den deniz M3'üne kadar birkaç tarihsel sürümü kapsıyor. Makineyi döndürmek, rotorun içini görmek ve elektrik devresini takip etmek mümkün. Sayfa ayrıca ilk telgrafı yazmayı öğretiyor: yazılan harf lambada belirir, operatör onu Mors alfabesiyle iletir, sinyali ise radyo taşır.

Rotorlar, pano ve elektrik yolu

Komütatör panosu (plugboard), akım rotorlara girerken de çıkarken de harf çiftlerini birbiriyle değiştirir; bu yüzden tek bir kablo tüm yolu değiştirir. Halka ayarı, alfabe halkasını telli çekirdeğin çevresinde hareket ettirir; reflektör ise sabittir ve akımı geri döndürür. Her tuş basımı sağ rotoru hareket ettirir, çentiğe ulaşıldığında bir sonraki rotor da onu izler; ayrı bir ders çift adıma ayrılmıştır.

Günlük anahtar sayfası operatöre dört şey veriyordu: rotor sırası (Walzenlage), halka ayarı (Ringstellung), başlangıç konumu (Grundstellung) ve komütatör kabloları (Steckerverbindungen). Başlangıçta altı kablo vardı, sonraları sayı on'a çıktı. Kara ve hava kuvvetleri beş rotor arasından üçünü seçiyordu, deniz kuvvetleri ise sekiz arasından; IV ve V rotorlarının eklenmesi olası sıralamaları altıdan altmışa çıkardı.

Tarih ve rekonstrüksiyon

23 Şubat 1918'de Alman mühendis Arthur Scherbius elektrikli bir şifreleme cihazı için patent başvurusu yaptı: dönen telli tekerlekler her dönüşte elektrik yolunu değiştiriyordu. 1 Haziran 1930'da orduya Enigma I girdi ve cephede komütatör panosunu ekledi.

Aralık 1932'de Marian Rejewski, matematik ve Fransa'dan gelen malzemelerin yardımıyla makinenin iç dönüşümlerini yeniden oluşturdu. Jerzy Różycki ve Henryk Zygalski ile birlikte anahtar çıkarma yöntemlerini de geliştirdi. Temmuz 1939'da Polonya bu başarıları İngiliz ve Fransız meslektaşlarıyla paylaştı; Eylül'de Bletchley Park savaş zamanı kriptografi merkezine dönüştü.

Model, rekonstrüksiyonun nerede başladığını açıkça belirtiyor: bazı cihazların orijinali korunmadı, bu yüzden gövde, ölçüler ve kablo yolları yeniden oluşturuldu; gösterim ise sentetik bir şifre kullanıyor.
