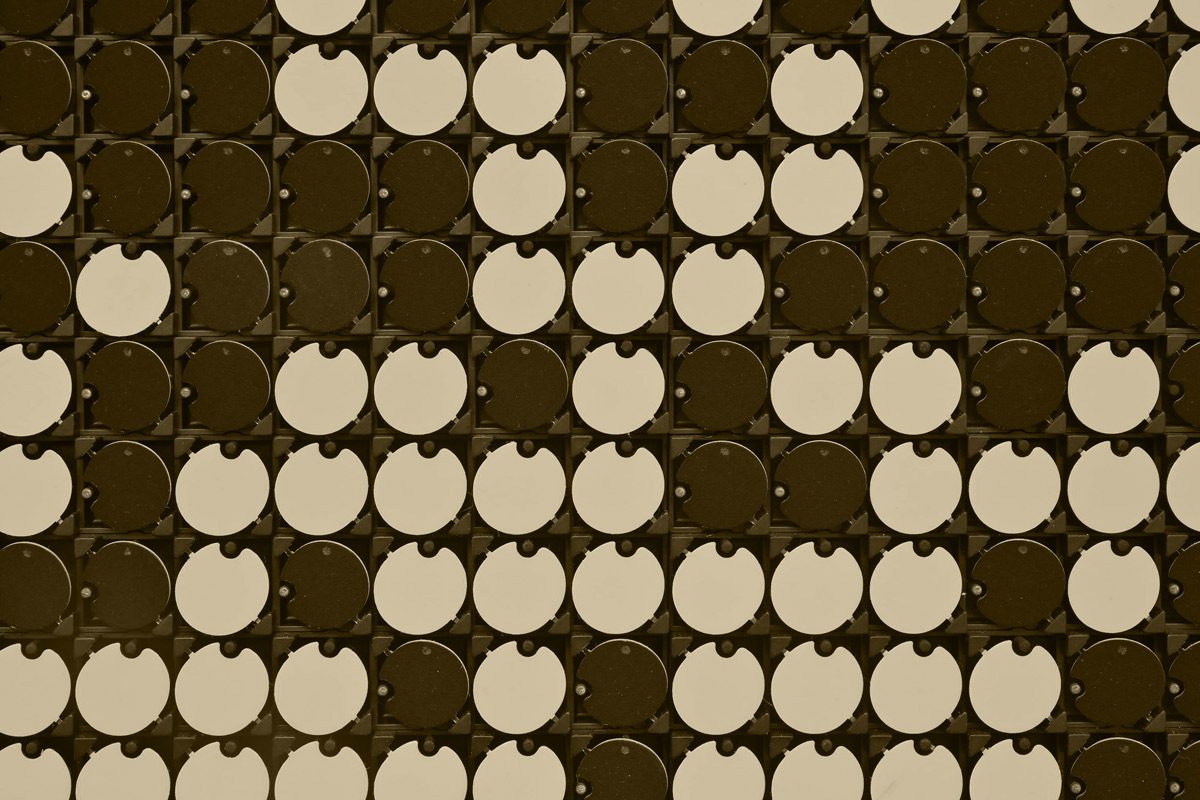

mitxela, flipdot ekranda FLIP akışkan simülasyonu çalıştırdı

mitxela takma adıyla tanınan donanım mühendisi, FLIP (Fluid Implicit Particle) akışkan simülasyonunu flipdot ekranında çalıştırdığı projesinin yazısını yayımladı. flipdot elektromekanik bir ekrandır. Enstalasyon EMF2026 hacker kampı için yapıldı ve dört gün sorunsuz çalıştı.

Yazarın anlatımına göre asıl neden bir kelime oyunuydu: önceki simülasyonlarında sıvı LED'lerle hareket ediyor ve tamamen sessiz kalıyordu, elektromekanik ekran ise sesi kendisi çıkarıyor. flipdot ekranlar ayrıca çok pahalı ve piyasada tek üretici kaldı.

flipdot nasıl çalışıyor

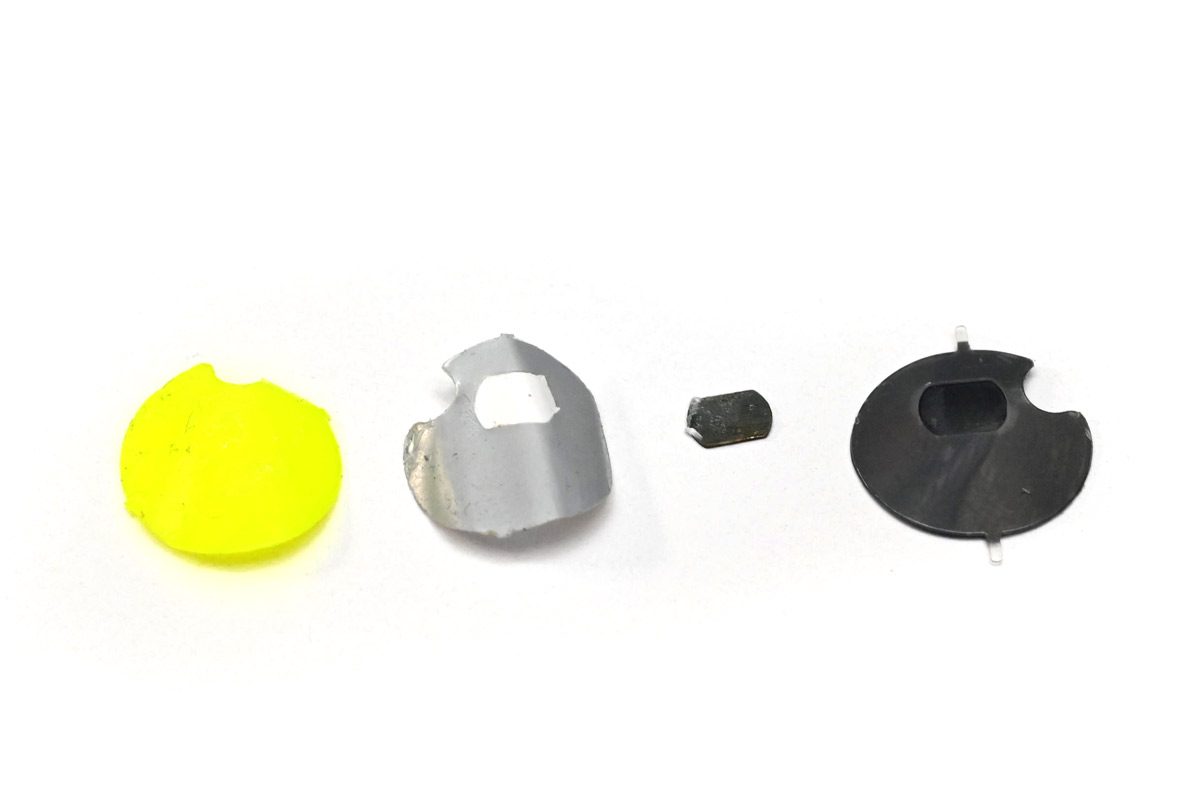

Noktalar kalıcı: güç kesildikten sonra konumlarını koruyorlar. Her noktada biri diskin içinde, diğeri tabanda iki kalıcı mıknatıs, ayrıca durumu belirlemek için kutuplanan iki çekirdek bulunuyor.

Panelleri Look Mum No Computer adıyla bilinen müzisyen Sam sağladı; onun eski teknoloji müzesi bağışlanan cihazları topluyor. Görseldeki panel 2007 tarihli, çözünürlüğü 13'e 28 nokta, bağlantı aralığı 15,24 mm.

Eski matris yerine ucuz sürücü çipleri

Özgün sürücü devresi tüm paneli yaklaşık bir saniyede yeniliyor, çünkü panel tek bir büyük matris olarak kablolanmış. mikeselectricstuff'tan Mike, bir noktanın dönmesi için yaklaşık 60 milisaniye, çekirdeklerin kutuplanması içinse bir milisaniyelik darbe gerektiğini gösterdi. Bu yüzden yazar ucuz H köprüsü motor sürücü çiplerini seçti (MX6208, BE6208, LK6208): SOIC-8 kılıf ve 12 V'ta 0,5 A. Bir çip bir noktayı sürüyor, 595 kaydırmalı yazmaç sekiz noktayı kapsıyor.

Güç sorunu

İlk kart tek tek noktaları çevirdi ama hepsi birden döndüğünde başarısız oldu: bir milisaniye için yaklaşık 50 A gerekiyor, besleme çöküyor ve zayıflayan darbeler çekirdekleri mıknatıssızlaştırıyordu. İkinci sürümde seramik kondansatörler 47 uF elektrolitiklerle değiştirildi ve 9 V altında darbe göndermeyen bir kesici eklendi.

Demo, güç ve maliyet

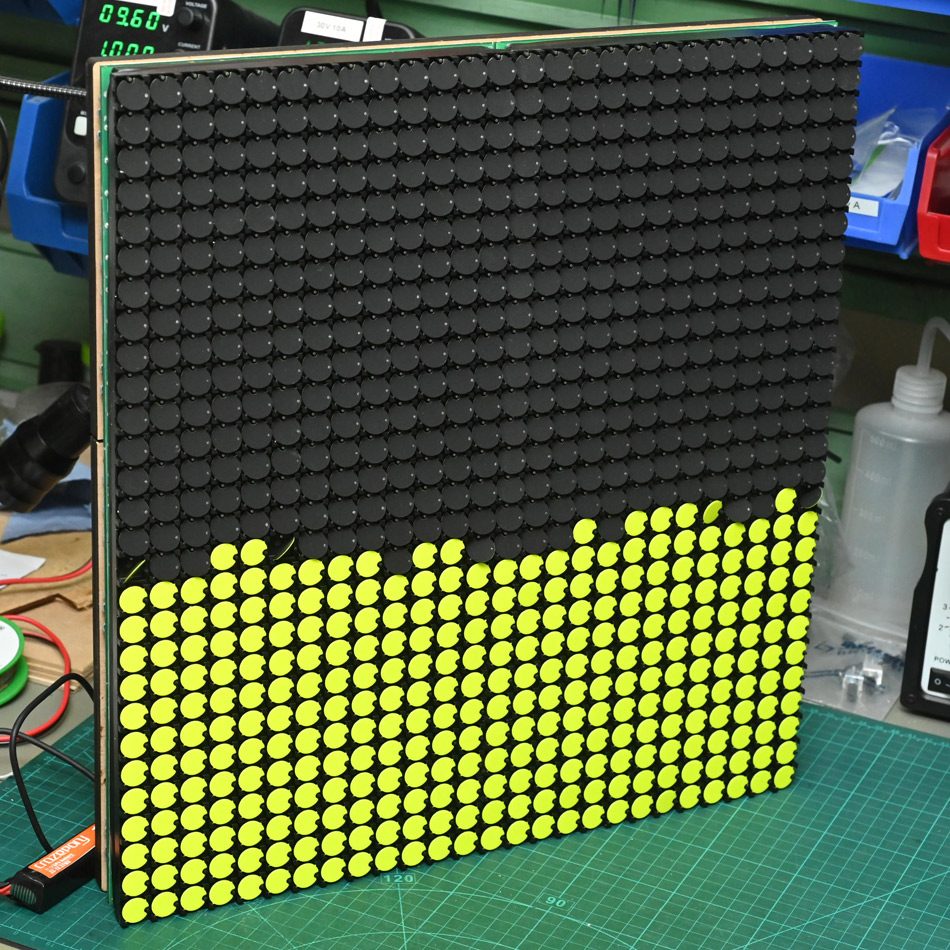

İki panelli prototipin çözünürlüğü 28'e 26 nokta ve FLIP simülasyonu burada Raspberry Pi Pico 2 üzerinde yaklaşık 40 FPS hızla çalışıyor. Her paneli bir CH32V003 sürüyor. Son enstalasyon sekiz paneli kontrplak çerçevede birleştiriyor, gücü 3S LiPo pil ya da 13 V'a ayarlanmış 40 A'lık kaynak sağlıyor, MAX485 çipli STM32H7R3 anakart verileri RS485 üzerinden dağıtıyor ve ortalama tüketim 10-15 A.

Bağışlanan paneller ve yazarın emeği hariç projenin maliyeti 500 sterlinin altında, yani nokta başına yaklaşık 0,17 sterlin; ticari flipdot ekranlar beş ya da altı haneli rakamlardan başlıyor. 13x28 Hanover panelleri için sürücü kartlarının tasarımları GitHub'da yayımlandı.
