TikZ Editor: LaTeX fiqurları üçün kodu qoruyan WYSIWYG redaktoru

Yeni açıq mənbəli alət akademik yazının ən yorucu dövrlərindən birini qısaltmağı hədəfləyir: TikZ fiqurunu düzəltmək, sənədi yenidən kompilyasiya etmək və nəticəni yenidən yoxlamaq. 23 iyun 2026-cı ildə Show HN paylaşımı ilə təqdim edilən TikZ Editor LaTeX-dəki TikZ diaqramları üçün WYSIWYG redaktorudur və elementlər kətan üzərində hərəkət etdirildikcə altındakı kodu yeniləyir.

Necə işləyir

Redaktor TikZ kodunu təhlil edir və hər elementin ilkin mənbədə harada yerləşdiyini izləyir. Fiqur sürükləndikdə yalnız koordinatlar dəyişir — faylın qalan hissəsindəki sətir keçidləri, abzaslar və boşluqlar müəllifin yazdığı kimi qalır. Layihənin repozitoriyası nəticəni kətanla kod arasında ani, ikitərəfli əlaqə kimi təsvir edir: vizual edilən dəyişikliklər mənbədə dərhal görünür, kod panelindəki redaktələr isə kətanda əks olunur.

İstifadəçilər sıfırdan başlaya, mövcud TikZ fiqurunu yükləyə və ya məqalənin tam .tex faylını açıb içindəki fiqurları redaktə edə bilər. Alət TikZ-in geniş yayılmış imkanlarını dəstəkləyir: \foreach dövrləri; düzbucaqlı, dairə, ellips və çoxbucaqlı kimi fiqurlar; nəzarət nöqtəli yollar və Bezier əyriləri; ağaclar; matrislər; rənglər, xətt növləri və doldurma naxışları kimi üslublar.

Alətdə nə var

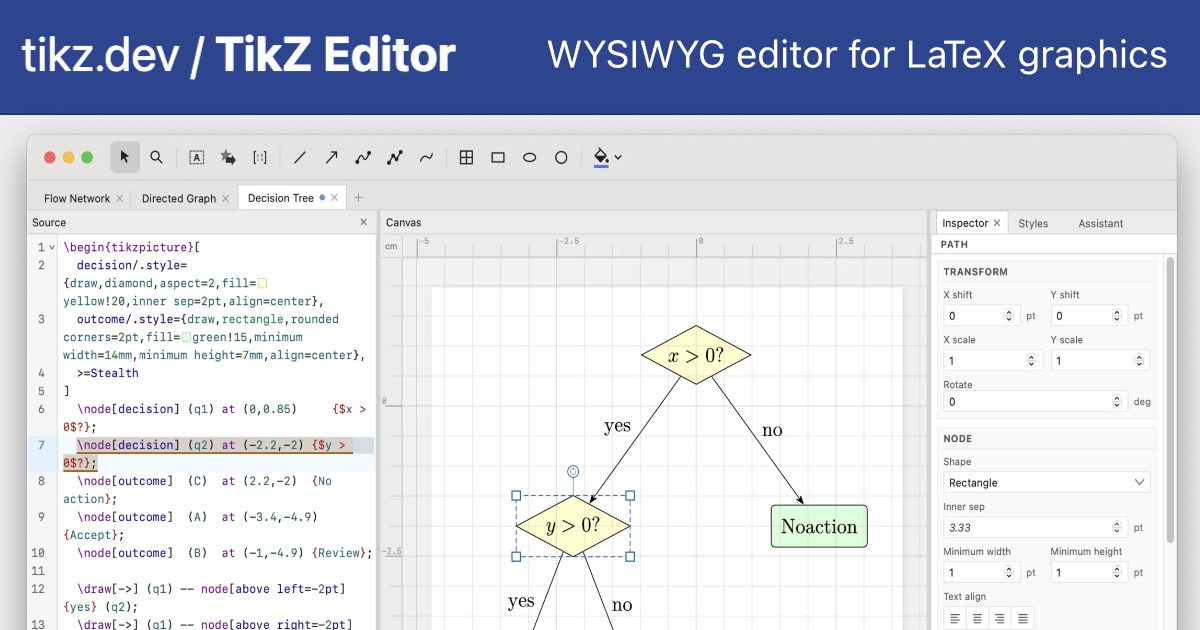

Vizual tərəf fiqurlar, yollar, əyrilər, sərbəst cizgilər və Bezier əyriləri üçün çəkmə alətləri təqdim edir. Kod paneli TikZ sintaksisinin vurğulanmasını, avtomatik tamamlamanı və rəqəmlərin birbaşa redaktəsini əlavə edir, beləliklə ədədi dəyərləri yenidən yazmadan dəyişmək olur. Fiqurları SVG, PDF və ya PNG formatında ixrac etmək mümkündür ki, bu da eyni diaqramı LaTeX sənədindən kənarda istifadə etməyə imkan verir.

TikZ Editor MIT lisenziyası ilə pulsuz və açıq mənbəlidir. O, brauzerdə tikz.dev/editor ünvanında işləyir və əlavə imkanlar təklif edən yüngül masaüstü tətbiq kimi də təqdim olunur. Repozitoriyanı Dominik Peters inkişaf etdirir; layihə bir neçə yüz ulduz və yüzlərlə commit toplayıb.

Niyə vacibdir

TikZ LaTeX-də nəşr keyfiyyətli vektor fiqurları yaratmağın standart yoludur, lakin özünü proqramlaşdırma dili kimi aparır: mövqelər açıq koordinatlar və dövrlərlə təyin olunur, ən kiçik düzəliş isə adətən yeni kompilyasiya tələb edir. Bu dövrü qısaldan alətlər fiqurlarını versiya nəzarətində saxlayan tədqiqatçılar və texniki müəlliflər üçün vacibdir.

Seçilən dizayn qərarı əl ilə yazılmış kodun qorunmasıdır. Təqdimat müzakirəsində təcrübəli bəzi TikZ istifadəçiləri alət panelindən əlavə edilən elementlərin mütləq koordinatlarla yerləşdirildiyini, əl ilə yazılmış TikZ-in isə çox vaxt nisbi mövqeləşdirməyə və adlandırılmış nöqtələrə əsaslandığını qeyd edib; müəllif mövcud nisbi yerləşmələrin redaktə zamanı qorunduğunu bildirib. Çevirmə alətləri və ya AI modelləri ilə yaradılan və formatı sonradan oxunması çətin olan fiqurlarda redaktorun yalnız rəqəmlərə toxunma yanaşması təklifin ən praktik hissəsidir.
